WY-01位移变送器使用说明书

来源创作:奥特森科技 发布时间:2019-03-04 11:28 点击数:

       WY-01型位移变送器由传感器和变送器组成。传感器将各种工业设备的相对位移变化转换成电信号送给变送器,经过高精度的AD转换变为数字型号,经过数字滤波和线性化显示相对位移变化量并变送输出4-20mA标准信号,可供二次仪表、控制系统或上位计算机使用。转换器采用高精度工业级集成电路设计,稳定可靠。较传统位移传感器设计上更加贴近用户,可以方便的设置零点和量程以及测量方向,且不影响精度和线性度。

主要技术指标:
    1、测量范围(L):30~180mm
    2、精度:0.5(120mm);
    3、输出信号:4-20mA.DC;
    4、负载能力:0-350Ω;
    5、电源电压: 24V.DC±20%;
    6、外型尺寸:
         转换器:长×宽×高=120×100×56mm;
         传感器: 直径Φ=29mm;
        长度(mm):470/560  (缩进/拉出)
    7、使用环境温度:-30~70℃;
    8、重量:1Kg。

安装与调试:
仪表安装:
    本仪器由传感器和转换器两部分组成,传感器上有活动的位移杆和固定的筒体。两端采用传感器杆端部的万向轴承与设备相连接。必须注意的是:测量范围必须小于传感器的最大自由行程,否则会损坏传感器.传感器固定端和活动端与设备的连接必须保证位移杆能在轴向自由活动。传感器在工作过程中应尽可能避免受横向载荷,以保证传感器的正常工作和使用寿命。

    转换器可就近安装于传感器旁,转换器用屏蔽线与系统连接,具体接线见 转换器接线图。转换器面板上设有4位数码管和两只LED灯,数码管用于显示当前位移值(单位:mm),也可通过修改参数设为显示百分比或是输出的电流(4-20mA);LED(AL、AH)用于对位置的报警,当位置超出允许范围时AL或AH灯亮。

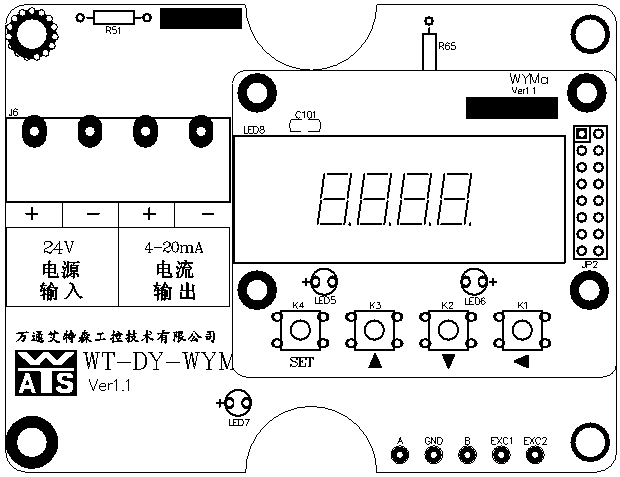

                                                                 转换器接线图

仪表调试:
    本仪表可由用户自行标定零点和量程的位置,也可通过标定零点和量程自动更改测量的方向,显示的内容也可由用户定义,具体操作如下:

1. 进入菜单

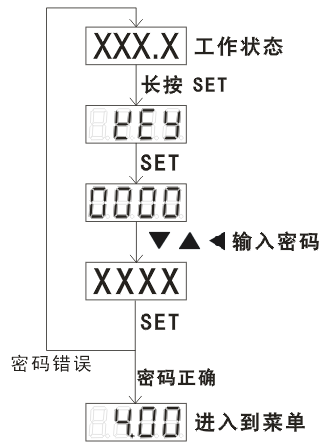

    要进行参数修改,首先要输入正确的密码(2011)进入菜单,具体操作见图1。
    按键的操作分长按和短按,长按要求时间≥2秒,否则为短按,也即下列描述中的按“”键。

                        图1


2.菜单操作

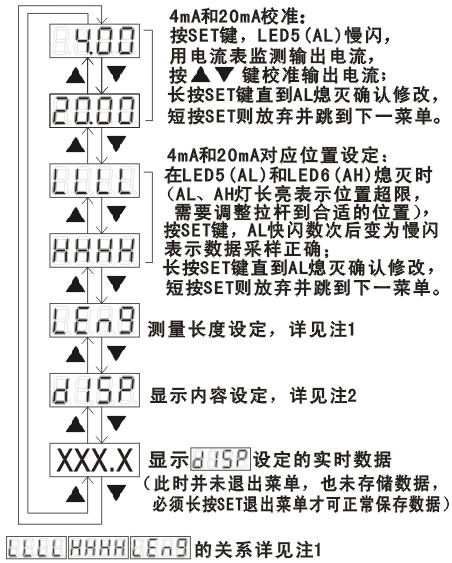

    菜单内容见 图2 及标注的说明。

                           图2

注1:三个参数的含义如下:
 用户设定的零点(4mA对应的位置)
用户设定的量程(20mA对应的位置)
 用户设定的长度,数值=零点和量程之差的绝对值
* 长度的设定:在显示  时,按 会显示当前的设定值,通过  输入新值后长按   直到返回显示  确认修改,短按 则放弃修改并跳到下一个菜单。

    三个参数可以在有效范围内任意设定,但在退出菜单时会根据用户设定的情况自动修改其中的部分参数,详情如下:
① 如果修改了会重新计算;
----适合于零点不变,需要改变量程。
② 如果只修改了会重新计算;
----适合于做整体的迁移。
如果未修改,修改了① 会重新计算。
----适合于更改测量方向或不关心具体的测量长度,只需要指示百分比的情形。

需要注意的是,在计算时如果有数据超限则三个参数会全部恢复为修改前的数据,并且会显示 两秒后返回工作状态
注2:的值及含义:
0    相对于零点位置的长度        单位mm
1    以零点量程为参考的百分比值  单位 %
2    变送输出的电流值            单位mA
4、5  内部值

* 设定方法同

3.参数保存返回工作状态
设完参数后,长按  键两秒保存数据退出菜单,如果显示 表示  或 设置不成功,要设定这些参数需要重新进入菜单。
